GD-0708型 承压式光电水位开关

光电水位开关是把光电转换器的棱镜部分浸泡在水中，使受光通量变化的方法测水的。一旦棱镜碰到水，立刻就有一个干接点信号量输出。
    由于测头没有可动另件，所以它既耐压又耐水流冲击，这是它突出的特点。

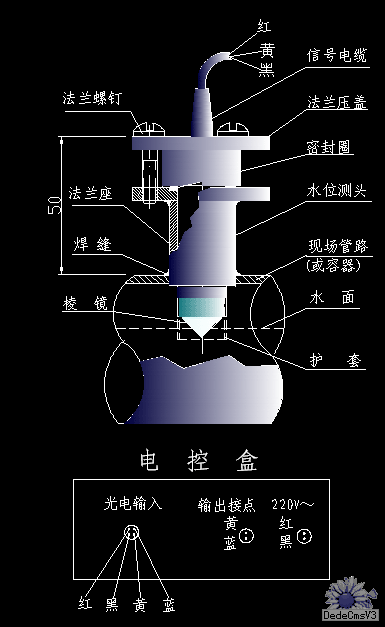

    对于不同的使用环境可用不同的材料及不同的安装方法。左图是安装在高速混床顶部排气管道上的水位开关。为了保持长时间的密封性能，我们采用三个螺钉压紧法兰密封的（对于低压可用螺纹密封）。
    具体安装方法如下：
    在欲测管道上的上方钻一个直径28毫米的孔，焊好法兰座、放好密封圈、插入光电转换器、用三个螺钉紧好法兰盖，到此为止转换器安装完毕。
    接线：光电输入的四根线依颜色对应相接，输出接点（黄、蓝）为常开接点，最右边的两根（红、黑）接交流220V，应特别注意！
    试验：接线无误之后，可通电试验了，将光电头的棱镜部分放入水中，输出接点闭合；棱镜离开水之后，输出接点断开。水位在棱镜处波动，输出接点也会开闭交替。
    光电转换器中没有活动零件，维护量甚少（可谓免维护）。本品保用18个月。
    该产品的构思来源于火力发电厂化学分部的凝结水精处理，它的高速混床注水时需控制水位，由于该混床工作时有4Mp的内压，一般的浮子式或浮球式的水位开关均不能用，不是压扁了就是卡住了而不能用。为此我们研制了上述光电水位开关。
    它在水处理程序控制中添补了一个自动环节。
