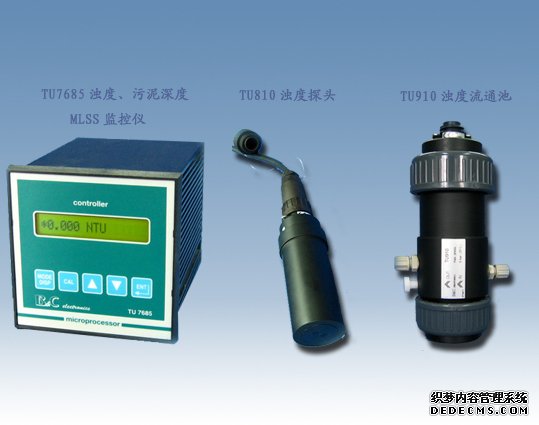

TU7685浊度、污泥深度、MLSS监控仪
应用范围：污水处理，饮用水，游泳池，食品厂，制药厂。
功能：
- 前级放大传感器输入
- 自动及手动操作
- 测量范围（可选）
0-4.000，0-40.00，0-400.0，0-4000NTU
0-10.00,0-100.00,0-1000,0-10,000mg/LSiO2
- 自动调节量程
- 程序筛选
- 背亮式显示
- 0-20或4-20mA输出可选
- 双点设置带滞后、延迟、高\低动作功能
- 高、低点、定时、镜头脏、外部光线太强都会报警
- 检查镜头脏的信号
- 定时自动清洁（用户选择）
- 三级查索：显示、校验和参数设定
- 110V/200V交流电源及过载保护
- 外型尺寸：96×96×155mm（DIN43700）
- 盘装
备注：该监控仪所用TU810浊度传感器能安装在距监控仪100米处。
|
参数
|
|
浊度传感器
|
TU810
|
|
操作模式
|
自动及手动
|
|
测量单位
|
NTU、mg/L、ppm
|
|
量程
|
4～400NTU、40～4000NTU
|
|
|
9~999ppm、99～9999ppmSiO2
|
|
|
9~999mg/L、99～9999mg/LSiO2
|
|
分辨率
|
量程的0.05%
|
|
传感器零位
|
0.0～10.0%f.s
|
|
灵敏度
|
80.0～120.0%
|
|
A、B点设置
|
开/关
|
|
|
滞后：量程的0～10%
|
|
|
延迟：0.0～99.9秒
|
|
继电器触点
|
5A、220V
|
|
高、低警报：
|
0～量程上限
|
|
自动清洗
|
手动/自动+手动（用户选择）
|
|
模拟输入1
|
0～20或4～20Ma
|
|
响应时间
|
10秒（98%）
|
|
负载
|
≤600Ω
|
|
模拟输入2
|
选配091.3717
|
|
系列输出
|
选配091.701带RS232接口
|
|
湿度
|
≤95%（没有冷凝水）
|
|
电源
|
110/200V±10%交流电源 50/60HZ. ≤5W
|
|
绝缘度
|
4000V（IEC348标准）
|
|
外型尺寸
|
96×96×155mm（DIN43700）
|
附件
SZ 9481 10m长带接头电缆
TU910 恒流器
TU810 测量传感器
TU8182 测量传感器组件
TU810浊度探头
- 应用于恒波器，在线或浸入溶液中
- 散射测浊法
- 红外光线
- 电缆最长可达100m
- 温度0-40℃
- 内置式前级放大传感器
- IP67接头
|
参数(TU810浊度探头)
|
|
量程
|
0~4000NTU
|
|
分辨率
|
量程0~4.000NTU为0.001
|
|
|
量程0~40.0NTU为0.01
|
|
|
量程0~400.0NTU为0.1
|
|
|
量程0~4000NTU为1
|
|
精度
|
读数0~400NTU为±5%
|
|
|
读数400~4000NTU为±10%
|
|
响应时间
|
10秒
|
|
测量模式
|
散射测浊法
|
|
光源
|
LED红外线890nm波长
|
|
前级放大传感器
|
内置
|
|
电源
|
±12V直流电源，来自TU7685
|
|
环境温度
|
0~50℃
|
|
取样温度
|
0~50℃
|
|
取样压力
|
20℃时，≤6Bar
|
|
接头
|
IP67
|
|
材质
|
Delrin
|
|
视窗材质
|
Acrilic
|
|
直径
|
40mm
|
|
电缆长度
|
≤100m
|
TU910浊度流通池
|
参数
|
|
作用
|
零点补偿、消沧、适用于40NTUVXF
|
|
取样流量
|
0.2~251/min
|
|
温度
|
0~50℃
|
|
取样温度
|
0~50℃
|
|
取样压力
|
20℃时，≤6Bar
|
|
材质
|
PVC
|
|
探头固定
|
21/2”(DN50)螺母
|
|
接头
|
1/4”管螺纹
|
|
接管
|
PVC，4×6mm,5m长
|
|
